Мотор-редукторы

Технические спецификации изготавливаемой продукции

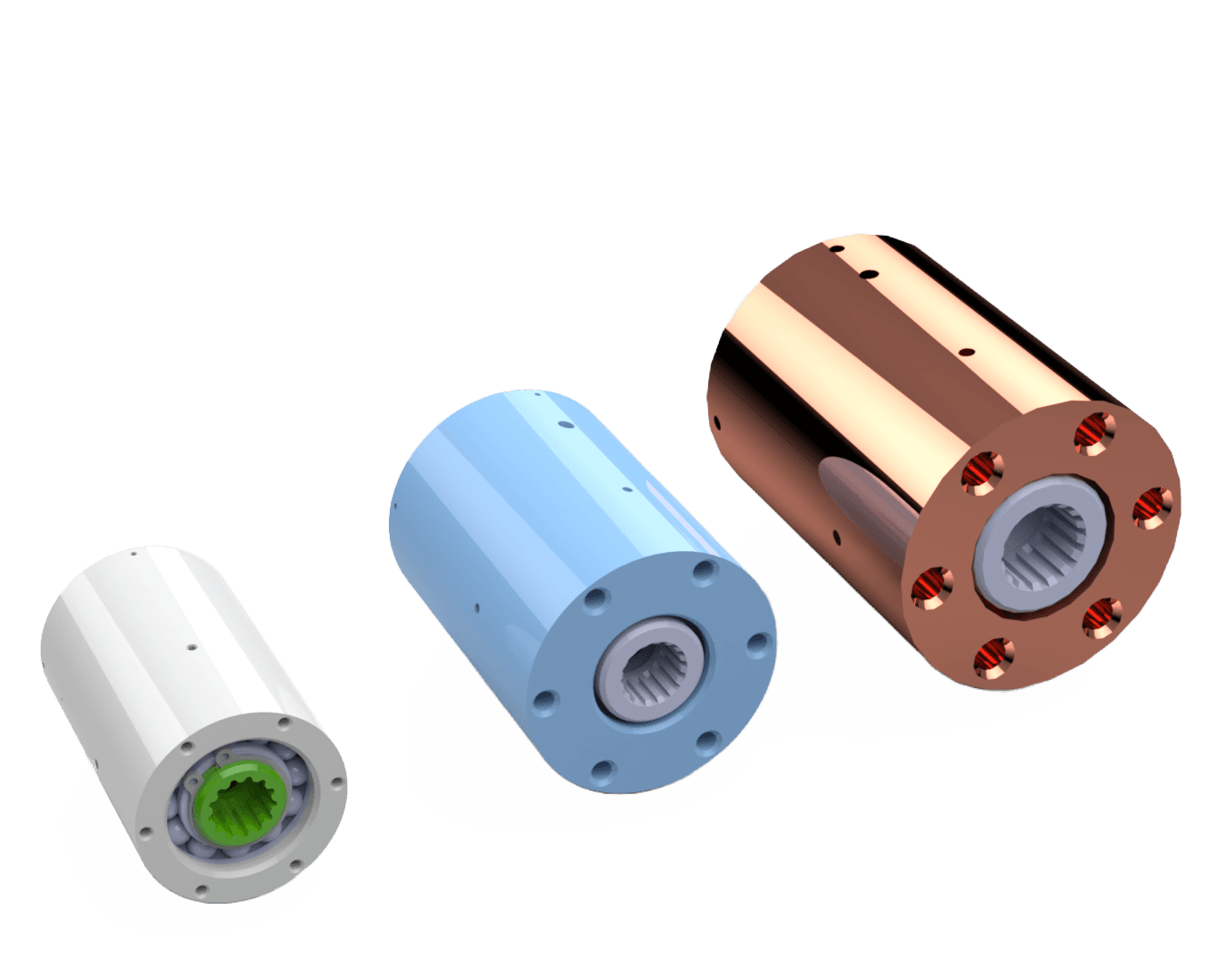

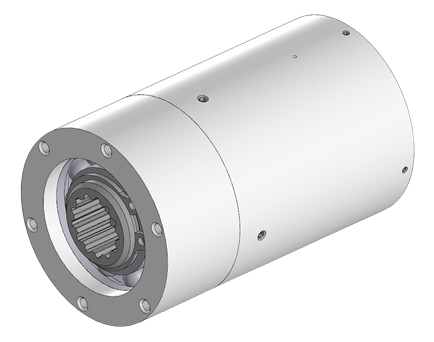

Мотор-редуктор с двигателями JCM50 фирмы KUBO

ТТХ мотор-редуктора (с двигателем JCM50x08P H1):

Диаметр - 58мм.
Осевая длина - 80мм.
Масса редуктора - 800г.
Масса мотор-редуктора - 900г.
Мном - 94Нм
Мпик - 27Нм
Частота вращения выходного вала - 1,6 с-1 (16 об/мин)
Присоединение выходного вала - шлицы эвольвентные
Присоединение редуктора к аппаратуре потребителя - фланцевое винтами M5

Номинальный момент, Нм	Частота вращения выходного вала 1/с (об/мин)	Масса редуктора, кг	Масса мотор-редуктора, кг	Приводной ЭДВ	Примечание
94	1,6 (16)	0,8	0,9	JCM50x08P H1	При выполнении присоединения в виде выходного вала из редуктора осевая длина редуктора увеличивается на 12-15мм, масса увеличивается на 25-30г
216	4 (39)	0,8	0,950	JCM50x14P H1	При выполнении присоединения в виде выходного вала из редуктора осевая длина редуктора увеличивается на 12-15мм, масса увеличивается на 25-30г

Пиковые кратковременные моменты в 2,8 - 2,9 раза больше номинальных. Возможно применение любых ЭДВ JCM50 с разработанным редуктором. По желанию заказчика могут быть спроектированы и изготовлены редукторы с другими значениями выходного момента. По желанию заказчика могуть быть спроектированы редукторы и мотор-редукторы как под другие электродвигатели фирмы KUBO, так и под любые другие высокоскоростные электродвигатели.

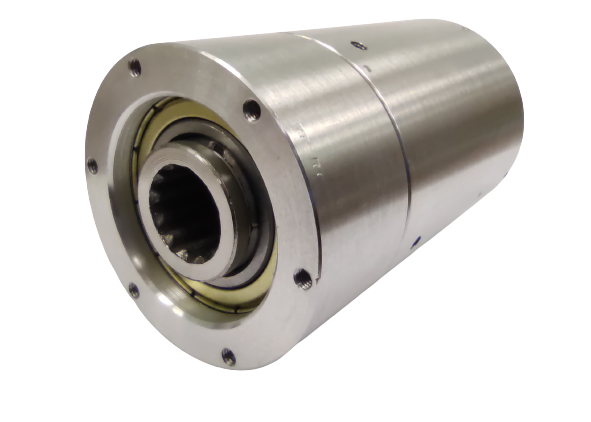

Мотор-редуктор с двигателем JCM38 фирмы KUBO

ТТХ мотор-редуктора (с двигателем JCM38x06P H1):

Диаметр - 46мм.
Осевая длина - 80мм.
Масса редуктора - 430г.
Масса мотор-редуктора - 490г.
Мном - 10,5Нм
Мпик - 30Нм
Частота вращения выходного вала - 10 с-1 (96 об/мин)
Присоединение выходного вала - шлицы эвольвентные
Присоединение редуктора к аппаратуре потребителя - фланцевое винтами М3

Номинальный момент, Нм	Частота вращения выходного вала 1/с (об/мин)	Масса редуктора, кг	Масса мотор-редуктора, кг	Приводной ЭДВ	Примечание
10,5	10 (96)	0,430	0,49	JCM38x06P H1	При выполнении присоединения в виде выходного редуктора осевая длина редуктора увеличевается на 10-125мм, масса увеличивается на 20-25г
21	4,9 (47)	0,430	0,52	JCM38x12P H1	При выполнении присоединения в виде выходного вала из редуктора осевая длина редуктора увеличивается на 12-15мм, масса увеличивается на 25-30г
30,5	6,4 (62)	0,430	0,56	JCM38x18P H1	При выполнении присоединения в виде выходного вала из редуктора осевая длина редуктора увеличивается на 12-15мм, масса увеличивается на 25-30г
104	4 (39)	0,430	0,77	JCM38x60P H1	При выполнении присоединения в виде выходного вала из редуктора осевая длина редуктора увеличивается на 12-15мм, масса увеличивается на 25-30г

Пиковые кратковременные моменты в 2,8 - 2,9 раза больше номинальных. Возможно применение любых ЭДВ JCM38 с разработанным редуктором. По желанию заказчика могут быть спроектированы и изготовлены редукторы с другими значениями выходного момента.
